Một phương pháp đơn giản và rẻ tiền giúp phòng các bạn mát hơn rất nhiều mà chẳng tốn điện tốn tiền.


Thời tiết đang trong những ngày nắng nóng cao điểm và nhu cầu làm mát là rất lớn. Bạn có muốn thử chế tạo một thiết bị có thể giúp chiếc quạt thổi ra hơi mát như là bạn đang ngồi trước cánh cửa tủ lạnh đang mở không? Hãy cùng chúng tôi chế tạo một chiếc quạt làm mát không khí cực đơn giản dưới đây nhé!

Chuẩn bị

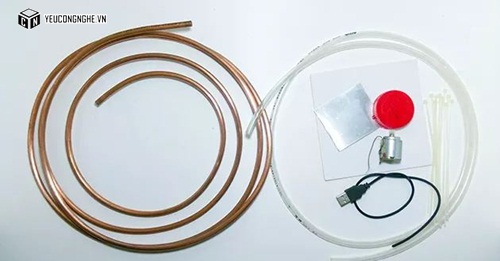

Tất cả đồ dùng cần chuẩn bị sẽ mất khoảng 250 nghìn đồng.


1. Một đoạn ống đồng phi 6 dài khoảng 3m ( Gia khoảng 200 nghìn các bạn có thể tìm mua tại các quán sửa điều hòa).

2. Một mô tơ điện 1 chiều 6V. ( Giá khoảng 10 nghìn, các bạn tìm mua tại cửa hàng linh kiện điện tử).

3. Một giắc USB có thể cắt từ chuột hay bàn phím hỏng để lấy nguồn.

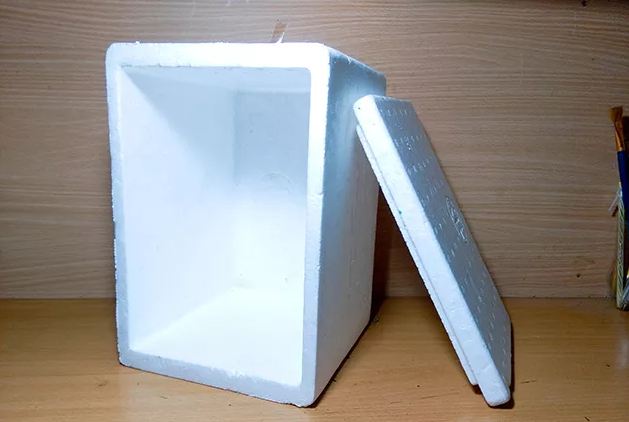

4. Một thùng xốp kích thước 30x25x25 cm (giá khoảng 10 nghìn).

5. 1 đoạn ống nhựa PVC dẻo phi 6 dài khoảng 150cm (giá khoảng 3 nghìn, mua ở cửa hàng điện nước).

6. 10 cái dây rút (giá 1 nghìn/20 cái, mua ở cửa hàng điện nước hoặc đồ điện tử).

7. Một miếng nhôm hoặc thép mỏng để làm cánh quạt máy bơm.

8. Một chiếc nắp chai to, và 2 nút chai nhỏ để làm đường ống hút và đẩy cho máy bơm.

9. Một miếng nhựa nhỏ để bịt kín khoang bơm, chúng tôi dùng 1 miếng nhựa fomech.

10. Các dụng cụ để thực hiện, dao dọc giấy, kéo, keo nến.

Nguyên lý làm mát

Trước khi thực hiện chúng ta cùng tìm hiểu nguyên lý làm mát của chiếc quạt làm mát không khí này. Nước lạnh được máy bơm, bơm từ thùng xốp chứa đá đi qua đường ống đồng gắn trên quạt, tại đây nước lạnh và máy bơm sẽ phối hợp để liên tục làm lạnh ống đồng. Quạt thổi sau ống đồng sẽ mang hơi lạnh bên ngoài ốngthổi ra ngoài phòng.

Bắt đầu thực hiện

Bước 1:

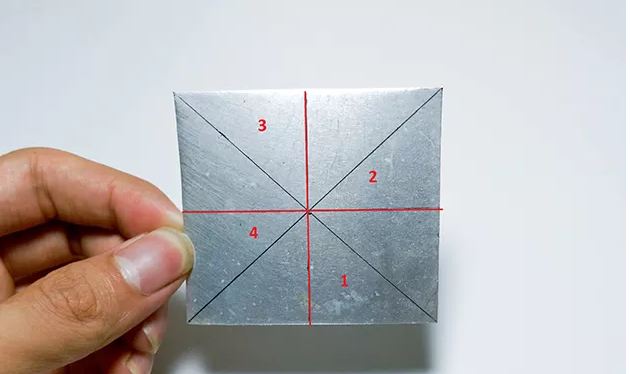

Dùng 1 miếng nhôm, chia làm 8 phần đều nhau như hình. sau đó cắt theo vạch đen và gấp theo vạch đỏ.

Các bạn vẽ các đường thẳng lên miếng tôn như hình. Sau đó cắt theo đường các đường màu đỏ đến gần điểm giao nhau thì dừng lại và gập các miếng được đánh số lên. Các bạn cắt chỉnh sửa sao cho vừa với nút chai mà các bạn sử dụng.

Các bạn nên dùng compa khoanh 1 vòng tròn với đường kính nhỏ hơn nắp chai đã chuẩn bị khoảng 3 đến 4 mm để cắt cho dễ dàng.

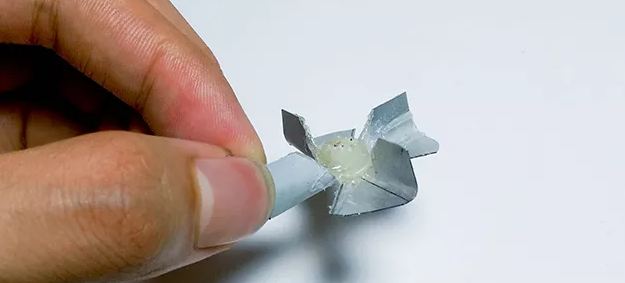

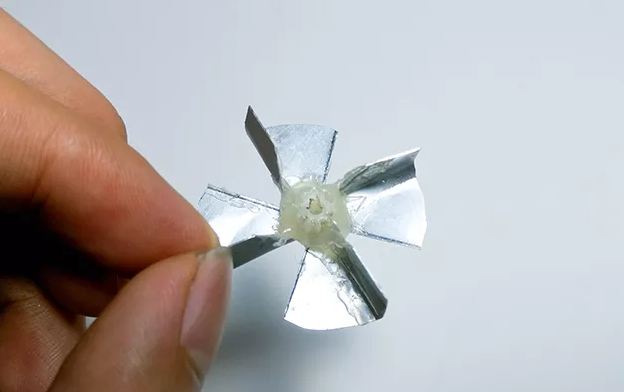

Chúng ta sẽ được cánh quạt máy bơm.

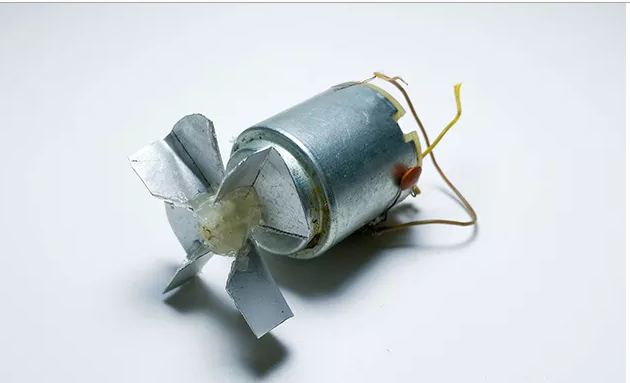

Dùng keo nến để gắn cánh quạt vào trục.

Tiếp theo các bạn đục 1 lỗ tại tâm đặt miếng bánh răng vào và dùng keo nến cố định vào cánh quạt.

Bước 2

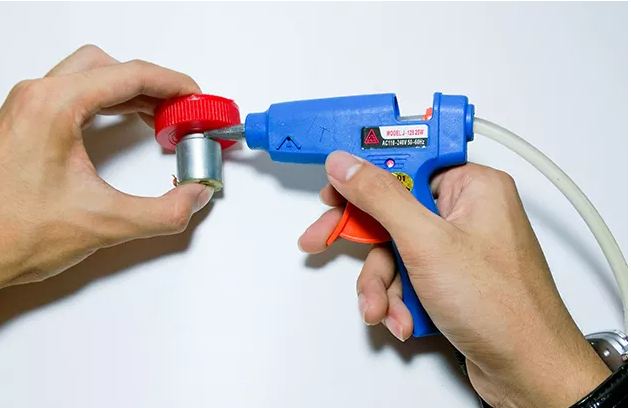

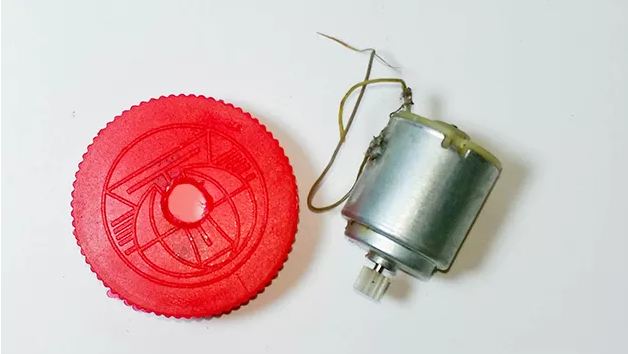

Các bạn đục 1 lỗ ở chính giữa nắp chai để gắn mô tơ lên nắp. Sau đó các bạn đặt mô tơ vào và dùng keo nến cố định mô tơ vào nắp chai.

Bôi keo nến ở mặt ngoài để làm kín nước, nhưng không được chạm keo vào trục quay.

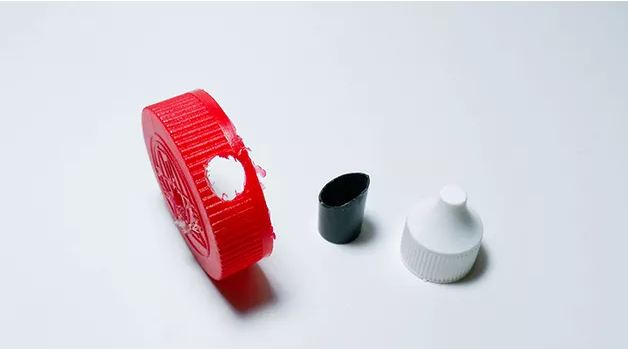

Sau đó các bạn đục 1 lỗ bên thành nắp chai để gắn đường nước ra cho máy bơm

Đục 1 lỗ bên cạnh bằng dao hoặc dùi nhọn nung nóng. Đây sẽ là lỗ đẩy nước ra của bơm.

Bước 3

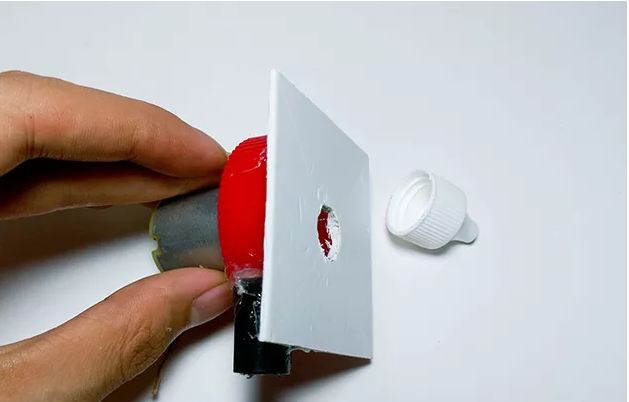

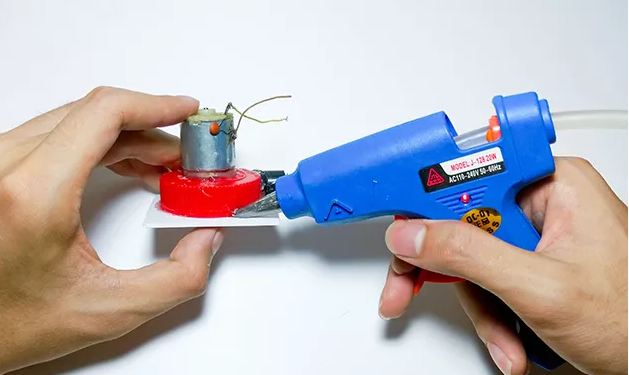

Cắt miếng nhựa có kích thước vừa với đáy nắp chai đục 1 lỗ tại tâm để làm đường hút nước và dùng keo nến cố định vào nắp chai.

Bơm keo giữa miếng nhựa và nắp chai để bịt kín khoang bơm. Sau đó dùng dao rọc giấy cắt bỏ phần thừa của miếng nhựa cho đẹp. Hoặc không cắt cũng không ảnh hưởng.

Đục 1 lỗ ở giữa tâm cánh quạt để làm đường hút. Đặt 1 chiếc nắp chai cũng đục lỗ để tạo khoảng trống cho nước có thể chui vào khi đặt úp nó xuống đáy thùng xốp.

Bước 4

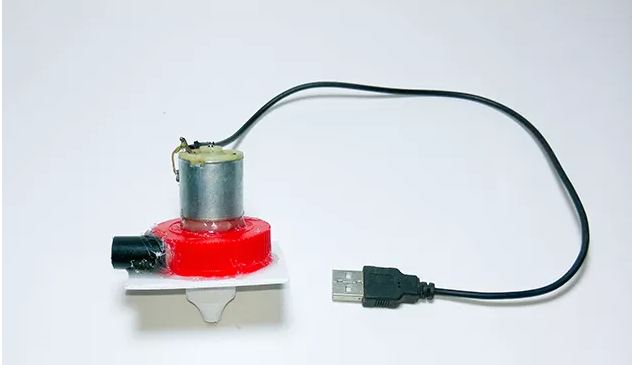

Các bạn nối 2 dây đỏ đen của dây USB ( Có 2 dây, thường dây nguồn là dây có màu đỏ và đen) vào 2 cực của mô tơ. Vậy là chúng ta đã làm xong chiếc máy bơm nước mini

Bước 5

Quấn thưa 1 chút vừa tiết kiệm dây đồng vừa tạo khoảng trống để gió thoát ra.

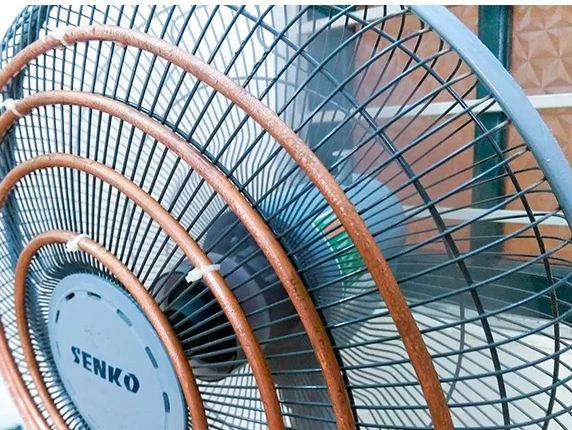

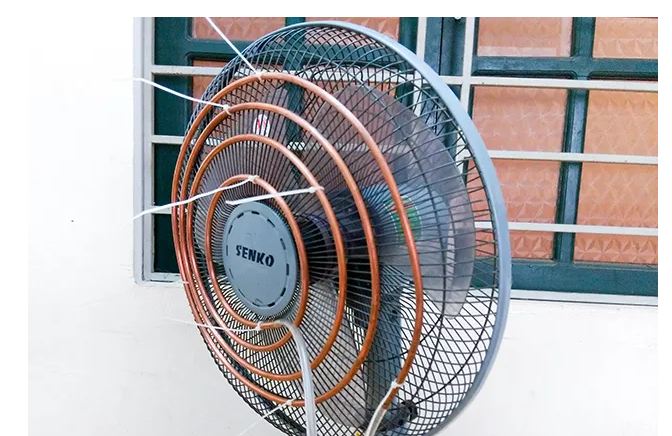

Các bạn quấn ống đồng thành các hình tròn đồng tâm rồi gắn nó lên quạt bằng dây rút như hình. Sau khi rút xong các bạn cắt bỏ dây thừa đi cho gọn. Cắt đoạn ống nhựa nhẻo PVC phi 6 thành hai đoạn dài khoảng 70 cm rồi nối vào hai đầu của ống đồng.

Bước 6

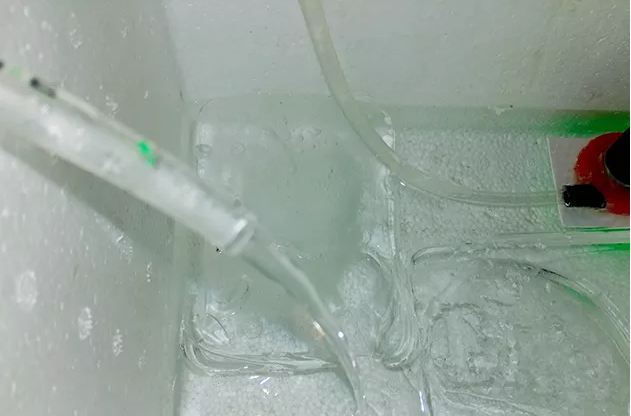

Các bạn cho đá và một chút nước vào hộp xốp sao cho nước đủ để chạy 1 vòng qua ống đồng về thùng xốp. Nối ống nhựa vào đầu nước ra của máy bơm và cắm đầu dây USB vào pin sạc dự phòng có thể dùng sạc điện thoại có cổng USB) để máy bơm hoạt động.

đầu ra của ống đồng cho chảy lại vào thùng xốp để tạo thành vòng tuần hoàn.

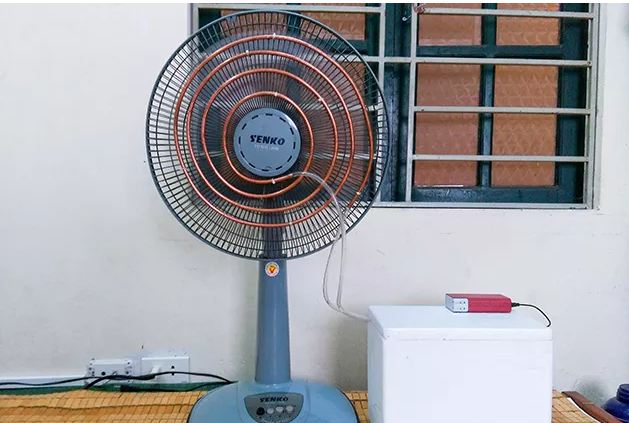

Và đây là thành quả của chúng ta sau khi hoàn thành các bước trên.

Giờ các bạn chỉ cần bật máy bơm, và bật quạt rồi ngồi tận hưởng. Cũng nên đóng kín cửa để hơi lạnh không bị khí nóng bên ngoài làm ảnh hưởng.


Thử nghiệm thực tế

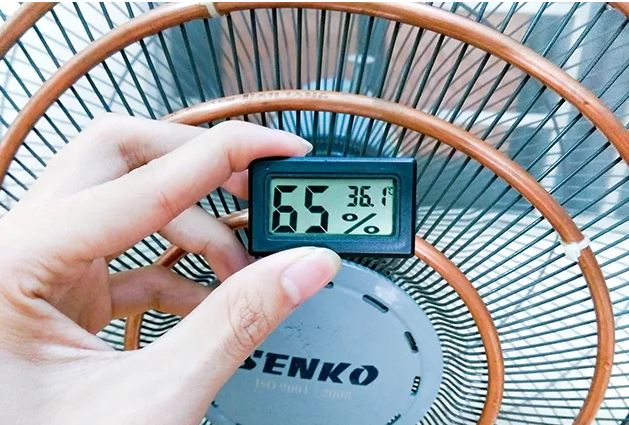

Trước khi cho bơm hoạt động nhiệt độ trong phòng là 36,1 độ C và độ ẩm là 65%

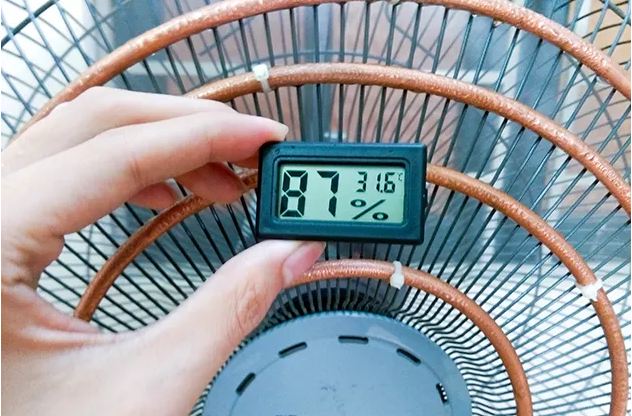

Khoảng 5 phút sau nhiệt độ gió thổi ra từ quạt đã giảm xuống được gần 5 độ C và độ ẩm tăng lên 87%



Như vậy chúng ta đã hoàn thành chiếc quạt làm mát không khí nhiệt độ đã giảm được đáng kể và những ngày nắng nóng oi bức sẽ không còn đáng sợ nữa. Còn chờ gì nữa, bắt tay vào việc thôi!

Chúc các bạn thành công!
